產品特點:
高負荷，高扭矩功能

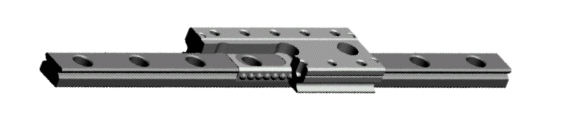

ST型有限行程式微型滑軌採用二列式滾珠無循環設計，滾珠軌道設計採
歌德式結構，其接觸角為45度，以達到四方等負荷之效果；並在有限空
間限制下，使用較大的滾珠，以提高負荷能力，充分展現高負荷、高扭
矩功能。
一體式設計
ST型有限行程式微型滑軌的保持器採一體式設計，可確保滑軌、滑座及
保持器之間正確的移動，更避免傳統二件式設計的缺點：當滑軌在運行
時，產生保持器錯位的情形，特別是在承受不同方向的負荷或不同安裝
方式而造成的保持器側向漸變位移。
高運行精度與順暢
ST型有限行程式微型滑軌展現非常優越的運行平穩度，因為運行中，鋼
珠不循環、不產生振動，所以運行精度高、摩擦阻力低。
材質
ST型有限行程式微型滑軌無論是滑軌、滑座、鋼珠皆使用不鏽鋼淬透熱
理材質。保持器是採用不鏽鋼材質。
多樣式的行程與負荷組合
ST型有限行程式微型滑軌利用不同長度的保持器，達到不同荷重之需求
；滑軌行程長短由滑座及保持器的長度來定義，不同長度的滑座搭配不
同長度的保持器，可因應不同行程長度之要求，其行程計算如下：
Ls = ( L 1 - L c ) x 2 ----------------(18)
滑軌的預壓值則透過鋼珠的選配來設定。
安裝容易
ST型有限行程式微型滑軌的安裝非常簡便，安裝時，只須先讓滑座與保
持器的貫穿孔對正，再將螺絲直接鎖入滑軌上的沉頭孔即可
。
耐高溫
ST型有限行程微型滑軌，可以耐溫到150℃，如果需更更高的溫度要求時
，尚有兩種溫度條件可選用：
T1：200℃
T2：300℃
高溫的作業環境會影響負荷能力
適用作業環境
•短行程 •低磨擦 •經覆式運動 •高速運動 •高負荷運動 •無塵室
•真空作業 •抗侵蝕、耐酸、鹼
適用的產業
•醫療業 •電子業 •氣動工具業 •半導體業 •精密量測儀器
•機械手臂 •實驗室設備
